Иллюстрация сдвигов в равновесной цене и равновесном объеме купли-продажи

Изменения спроса или предложения, как и их обоих, обычно ведут к изменению также соотношения этих двух противоположных рыночных сил. В таких случаях (в условиях конкуренции и свободного ценообразование) происходит обновление равновесной цены и равновесного объема купли-продажи. Выделяются следующие основные случаи таких метаморфоз.

• 1. Изменение спроса при стабильном предложении (рис. 4.5). Когда при неизменном предложении ПП под воздействием неценовых факторов увеличивается спрос (СС₁ правее СС), тогда растет равновесная цена и равновесный объем купли-продажи, ибо новая точка пересечения кривых Р. выше и правее первоначальной Р. Если же при устойчивом предложении ПП спрос уменьшается (СС₂ левее СС) под влиянием неценовых факторов, то равновесная цена и равновесный объем купли-продажи падает (Р₂ левее и ниже Р).
• 2. Изменение предложения при стабильном спросе (рис. 4.6). Когда при неизменном спросе СС под воздействием неценовых факторов возрастает предложение (ПП₁ правее ПП), тогда снижается равновесная цена, но повышается равновесный объем купли-продажи (Р₁ ниже, но правее Р). Если же при устойчивом спросе СС под влиянием неценовых факторов предложение сокращается (ПП₂ левее ПП), то равновесная цена повышается, а равновесный объем купли-продажи падает (Р₂ выше, но левее Р).

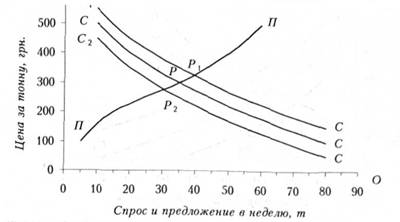

Рис. 4.5. Изменение равновесия при сдвиге спроса и стабильности предложения

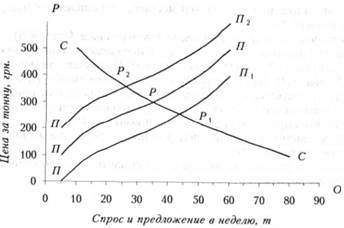

Рис. 4.6. Изменение равновесия при сдвиге предложения и стабильности спроса

• 3. Предложение увеличивается, а спрос уменьшается (рис. 4.7). Когда под воздействием неценовых факторов предложение возрастает (ПП₁ и ПП₂ правее ПП), а спрос одновременно снижается (СС₁ и СС₂ левее СС), тогда равновесная цена падает (Р₁, Р₂ и Р₃ ниже Р). Что касается равновесного объема, то его сдвиг определяется тем, что больше изменилось (спрос или предложение):
  • а) когда предложение увеличивается на столько же, на сколько уменьшается спрос, тогда объем становится стабильным (Р₁ ниже, но прямо под Р);
  • б) если же предложение увеличится больше, чем уменьшится спрос, то объем возрастает (Р₂ ниже и правее Р);
  • в) коль скоро предложение увеличится меньше, чем снизится спрос, то объем упадет (Р₃ ниже и левее Р).

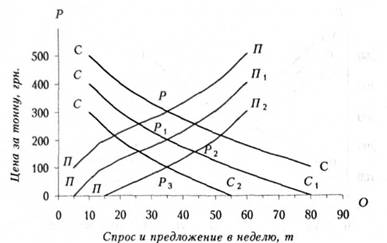

Рис. 4.7. Изменение равновесия при увеличении предложения и уменьшении спроса

• 4. Спрос увеличивается, а предложение уменьшается (рис. 4.8). Если под влиянием неценовых факторов спрос возрастает, а предложение одновременно сокращается (СС₁ и СС₂ правее СС, а ПП₁ и ПП₂ левее ПП), то равновесная цена поднимается (Р₁, Р₂ и Р₃ выше Р). Что касается сдвига равновесного объема купли-продажи, то он зависит от соотношения степени изменения спроса или предложения:
  • а) если спрос увеличится на столько же, на сколько уменьшилось предложение, — объем останется прежним (Р₁ выше, но прямо над Р);
  • б) если спрос увеличится больше, чем уменьшилось предложение, — объем возрастет (Р₂ выше, но правее Р);
  • в) коль скоро спрос увеличится меньше, чем снизится предложение, — объем сократится (Р₃ выше, но левее Р).

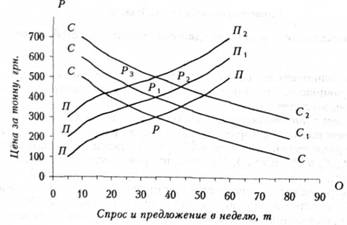

Рис. 4.8. Изменение равновесия при увеличении спроса и уменьшении предложения

• 5. Одновременное увеличение спроса и предложения (рис. 4.9). Если под воздействием неценовых факторов вместе возрастают предложения и спрос (ПП₁ и ПП₂ правее ПП, а СС₁ и СС₂ правее СС), то в любом случае равновесный объем купли-продажи повышается (Р₁, Р₂ и Р₃ правее Р). Что касается равновесной цены, то ее поведение зависит от того, что поднялось больше (спрос или предложение):
  • а) если они увеличились в равной мере, — цена останется прежней (Р₁ правее, но на одном уровне с Р на вертикали);
  • б) если спрос возрастет больше, чем предложение, — цена поднимется (Р₂ правее и выше Р);
  • в) коль скоро спрос повышается меньше, чем предложение, — цена упадет (Р₃ правее, но ниже Р).

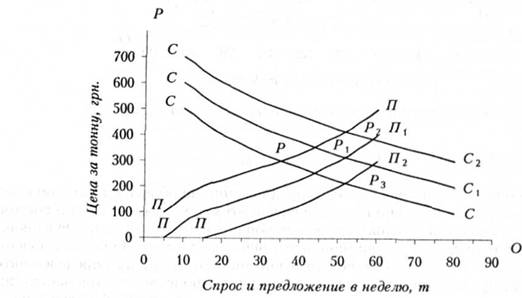

Рис. 4.9. Изменение равновесия при увеличении спроса и предложения

• 6. Одновременное сокращение спроса и предложения (рис. 4.10). Если под влиянием неценовых факторов снижаются вместе спрос и предложение (СС₁ и СС₂ левее СС, а ПП₁ и ПП₂, левее ПП), то в любом случае равновесный объем купли-продажи упадет (Р., Р2 и Р3 левее Р). Что касается равновесной цены, то ее сдвиг зависит от того, что больше сократилось (спрос или предложение):
  • а) если спрос и предложение уменьшаются в равной мере — цена останется прежней (Р₁ левее, но на одинаковом уровне с Р по вертикали);
  • б) если предложение уменьшается по сравнению со спросом — цена повысится (Р₂ левее и выше Р);
  • в) коль скоро спрос снижается больше, чем предложение, то цена упадет (Р₃ левее и ниже Р).

Итак, графическая характеристика воздействия сдвигов в спросе и предложении на равновесную цену и равновесный объем купли-продажи (разумеется, в его ценовом, т. е. не в натуральном — не в физическом, выражении) отличается наглядностью и доходчивостью. В этом состоит преимущество графических иллюстраций. Однако следует особо подчеркнуть, что при всей важности взаимодействия спроса и предложения (взаимодействия, определяющего во многом рыночную конъюнктуру), оно не может детерминировать само по себе процесс ценообразования. Последнее предполагает обязательный учет закона стоимости.

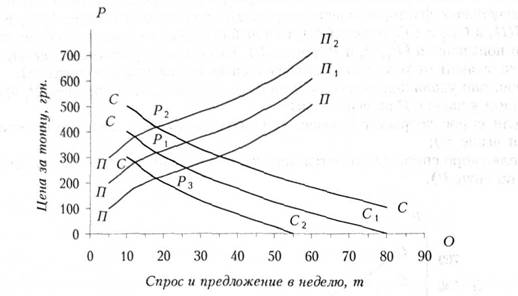

Рис. 4.10. Изменение равновесия при уменьшении спроса и предложения
