Одноповерхова лісопиляльна рама моделі Р80

На лісопиляльних підприємствах також розповсюдження має одноповерхова рама моделі Р80, загальний вигляд якої показаний на рис. 2.6.

Лісопиляльна рама моделі Р80 складається із наступних основних механізмів: станини, механізму різання, механізму подачі, передніх та задніх воріт, механізму підйому верхніх вальців, гальма, направляючого апарата, огородження, електрообладнання та пульта керування.

Станина 13 лісопиляльної рами збірно-зварної конструкції та складається із двох боковин, виготовлених з листової сталі. На внутрішніх стінках боковин закріплюють направляючі для пилкової рамки. Боковини спираються на нижню основу, виготовлену із швелерів та листової сталі.

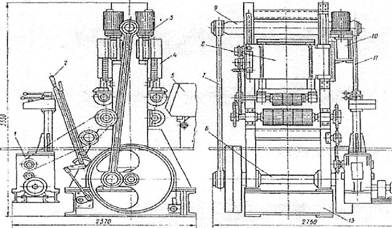

Рис. 2.6. Загальний вигляд одноповерхової лісопиляльної рами Р80: 1 – привод механізму подачі; 2 – рукоятка приводу гальма; 3 – привод підйому задніх воріт; 4, 8 – задні та передні ворота; 5 – направляючий апарат; 6 – корінний вал; 7, 11 – лівий та правий шатуни; 9 – пилкова рамка; 10 – привод підйому передніх воріт; 12 – привод механізму різання; 13 – станина

Механізм різання складається з електродвигуна, корінного валу, кривошипно-шатунного механізму та пилкової рамки з набором пилок. В механізмі різання встановлені два електродвигуни, які передають крутний момент через з'єднувальні муфти за допомогою клинопасової передачі на головний корінний вал. Корінний вал складається із валу і закріпленими на його кінцях двома маховиками, що несуть кривошипні пальці. За конусною насадкою встановлюють маховики та кривошипні пальці. Кривошипний вал обертається в двох підшипниках кочення, корпуси яких закріплюють на станині. Обидва маховики є робочими веденими шківами. Шатуни 7 та 11 з'єднують корінний вал з пилковою рамкою. їх насаджують через підшипники кочення одним кінцем на кривошипний палець корінного валу, а другим – цапфу верхньої траверси пилкової рамки.

Пилкова рамка 9 клепано-збірної конструкції. Вона складається із нижньої та верхньої траверс, вертикальних стійок, повзунів та струбцин. Траверси виконані клепаними з листової сталі. Стійки – із труб, а повзуни – текстолітові.

Гальма лісопиляльної рами ручні, стрічкового типу та складаються із рукоятки 2, системи важелів і стальної стрічки з наклепаною на ній фрикційною стрічкою, яка охоплює маховик корінного валу.

Механізм подачі – вальцевий з двома нижніми та двома верхніми вальцями. Нижні вальці призначені для базування та подачі розпилюваної колоди в лісопиляльну раму і включає в себе передній та задній вальці і ланцюгову передачу. Крутний момент передається від переднього нижнього вальця до заднього. Передній та задній вальці аналогічні за конструкцією та складаються із валів і насаджених на них рифлених секційних кілець (рябух) та зірочок.

Привод верхніх вальців призначений для передачі обертів від нижніх вальців до верхніх за допомогою ланцюгової передачі, що складається із системи ведучих, ведених та натяжних зірочок і закріплюється на боковині лісопиляльної рами.

Привод подачі складається із електродвигуна, який встановлюється на окремому фундаменті. Привод поєднаний з пультом керування лісопиляльної рами та складається із коробки швидкостей з 9-ма ступенями передач і мотора-редуктора.

Ворота призначені для притискання розпилюваної колоди до нижніх вальців, а також для подачі її та базування спільно з нижніми вальцями в момент розпилювання. Для зручності встановлення рамних пилок ворота виконані з можливістю відкривання. Передні та задні ворота аналогічні за конструкцією та складаються із ворітниці і подавального вальця, який включає в себе вал, зірочку, рифлені вальці (рябухи), балку, направляючі штанги та коромисло. Ворітниця може переміщуватися по направляючим штангам, які закріплені на станині лісопиляльної рами. На ворітниці встановлена зубчаста рейка, яка зачеплюється з шестернею привода підйому воріт. Приводи 10 і 3 підйому передніх та задніх воріт складаються із фланцевого електродвигуна та черв'ячного редуктора. Приводи закріплюють до правої боковини лісопиляльної рами. Обертання від електродвигуна передається через зубчасту пару і дальше на черв'ячну передачу. З черв'ячної передачі обертання передається на вихідну шестерню, яка зачеплена із зубчастою рейкою підйому воріт, закріпленою на ворітниці.

Направляючий апарат 5 призначений для базування бруса або обрізних дощок в момент розпилювання круглих лісоматеріалів. Направляючий апарат закріплюють до підлоги в цеху. Направляючі ножі закріплюють до кронштейнів, які обертають ключем під час настроювання на товщину бруса або пачки дощок.

Огородження механізмів виконані зварної конструкції із тонколистової сталі. До них відносяться праві та ліві огородження шатуна, передні та задні огородження пилкової рамки.

Лісопиляльна рама Р80, як і рама Р63-4Б, в залежності від об'ємів розпилювання може експлуатуватися в комплекті з механізованими попередурамними візками, направляючим апаратом та позадурамним рольгангом або з ручними попередурамними підтримуючими та затискними візками. Всі візки переміщуються в процесі розпилювання рейковими шляхами.

Основні технічні характеристики одноповерхових лісопиляльних рам

Вертикальні двоповерхові пилорами відрізняються високою продуктивністю (до 300 м3 колод за зміну), мають один шатун, високу швидкохідність і використовуються в лісопиляльних лініях на потужних лісопиляльних заводах. Всі ці рами оснащені чотиривальцевими механізмами подачі. У порівнянні з одноповерховими лісопиляльними рамами з ходом пилкової рамки 400-410 мм хід пилкової рамки двоповерхових рам складає 600-700 мм. Збільшення ходу пилкової рамки дозволяє значно підвищити продуктивність двоповерхових лісопиляльних рам.

В залежності від ширини просвіту пилкової рамки двоповерхові лісопиляльні рами поділяються: на вузькопросвітні з величиною просвіту до 500 мм; середньопросвітні з величиною просвіту до 800 мм; широко- просвітні з величиною просвіту до 1000 мм. До вузькопросвітних рам відносяться рами моделей 2Р50-1, 2Р50-2, РД50-1, РД50-2, РД50-3. До середньопросвітних рам відносяться: 2Р63-1, 2Р63-2, 2Р75-1,2Р75-2,2Р80-1, 2Р80-2, РД75-1, РД75-2, РД75-6, РД75-6М, РД75-7 з просвітом 630, 750 та 800 мм. До широкопросвітних рам відносяться: 2Р100-1, 2Р100-2, РД110-1, РД110-2.

В залежності від місця в технологічному потоці двоповерхові лісопиляльні рами одного і того ж просвіту поділяються на рами першого і другого проходів. Такий поділ обумовлений як місцем лісопиляльної рами в технологічному потоці, так і її призначенням. Лісопиляльні рами першого ряду призначені для розпилювання колод з брусовою, на випилювання дискантного бруса, необрізних дощок та горбилів. На лісопиляльних рамах другого ряду двокантний брус, отриманий на рамі першого ряду, розпилюється на обрізні дошки.

Загальна принципова схема двоповерхової вертикальної лісопиляльної рами наведена на рис. 2.7.

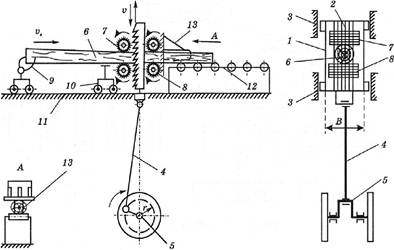

Рис. 2.7. Загальна принципова схема двоповерхової вертикальної лісопиляльної рами: 1 – пилкова рамка: 2 – пилки: 3 – напрямні; 4 – шатун; 5 – кривошипний вал; 6 – колода; 7, 8 – подавальні вальці; 9, 10 – попередурамні візки; 11 – рейковий шлях; 12 – роликовий стіл; 13 – направляючий апарат

Загальний вигляд двоповерхової лісопиляльної рами зображений на рис. 2.8.

Кінематична схема двоповерхової лісопиляльної рами з безперервною подачею та регульованим нахилом пилок показана на рис. 2.9.

Завдяки високій продуктивності двоповерхові лісопиляльні рами успішно експлуатуються в промисловості.

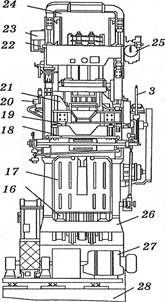

Рис. 2.8. Загальний вигляд двоповерхової лісопиляльної рами: 1 – стійка; 2 – гальмо; 3 – важіль гальма; 4 – огородження вальців; 5 – редуктор механізм}' подачі; 6 – механізм привод}' верхніх вальців; 7. 10 – верхні передні та задні ворота; 8 – механізм зміни нахилу пилкової рамки; 9 – остов станини; 11 – нижній задній валець; 12 – направляючий апарат; 13 – огородження привод}' подачі; 14 – привод механізму подачі; 15 – огородження приводу механізму різання; 16 – кривошипно-повзунний механізм; 17 – лоток для тирси; 18 – система охолодження; 19 – пилкова рамка; 20 – система змащування; 21 – нижні передні ворота; 22 – механізм зміни швидкості подачі; 23 – огородження механізму зміни подачі; 24 – огородження пилкової рамки; 25 – показник швидкості подачі; 26 – фундаментна плита; 27 – головний привод; 28 – фундамент
