Сучасні зарубіжні лісопиляльні рами
Із сучасних зарубіжних лісопиляльних рам слід відмітити рами моделей GDZ GE71, GDZ GE76, GHZ 76 фірми “EWD” та рами фірми “LINCK” (Німеччина) [65 – 67].

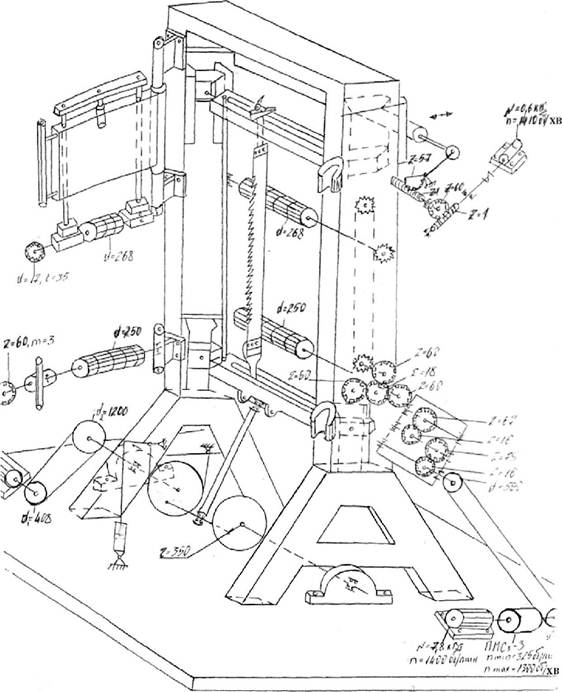

Рис. 2.37. Кінематична схема двоповерхової лісопиляльної рами моделі 2Р100-1
Загальний вигляд лісопиляльної рами моделі GDZ GE71 фірми “EWD” показаний на рис. 2.38.
Асиметричний зворотно-поступальний рух пилкової рамки у рами фірми “EWD” забезпечує рівномірне пиляння кожним зубом пили. За бажанням замовника лісопиляльна рама виготовляється із автоматичним регулюванням постава за шириною розпилювання (рис.2.39). Для цього виконується набір рамних пил у два блоки, з можливістю застосування пили центрального розпилювання. В даному випадку під час зміни діаметра пиловочника та зберіганні товщини бокових дощок у виробничому процесі не потрібна зупинка рами для встановлення нового поставу рамних пил.
Під час налаштування рамних пил на новий розмір розклинюючі ножі автоматично відкриваються для пропуску попередньої колоди. Потім вони самостійно налаштовуються на нові параметри розпилювання.
Під час роботи на лісопиляльній рамі фірми “EWD” оператор регулює робочий режим з пульта дистанційного керування, який розміщений спереду рами. Лісопиляльні рами даної фірми відрізняє особлива в своєму роді зносостійкість. Конструкція основних елементів рам виконується з використанням випробуваної технології литва, що гарантує в подальшому надійність роботи всіх вузлів обладнання.
Важкі маховики в механізмі різання прекрасно урівноважують рухомі маси пилкової рамки та забезпечують маловібраційний хід рами. Потужний шатун, що виготовлений із спеціальної сталі, обертається в самовстановлюючих роликопідшипниках, які розраховані практично на необмежений термін роботи. Легкий доступ до лісопиляльної рами зі всіх сторін та особлива простота обслуговування є результатом добре продуманої конструкції.
Лісопиляльні рами обладнані механізмами утримування горбилів в кінці розпилювання (рис. 2.40).
Схема розпилювання колод з брусовкою на лісопиляльних рамах фірми “EWD” показана на рис. 2.41.

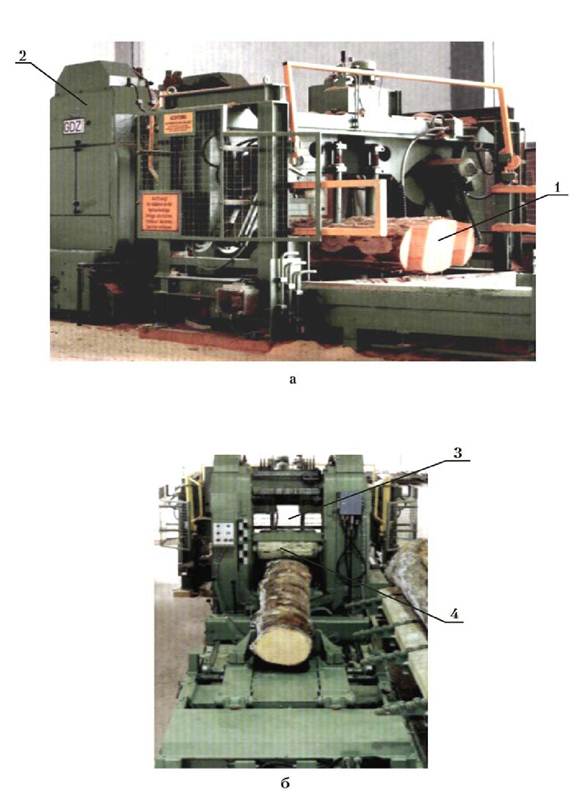

Рис. 2.38. Загальний вигляд лісопиляльної рами моделі GDZ GE71 фірми “EWD” (Німеччина): а – вигляд збоку; б – вигляд спереду: 1 – розпиляна колода; 2 – лісопиляльна рама; 3 – пилкова рамка; 4 – подавальні вальці

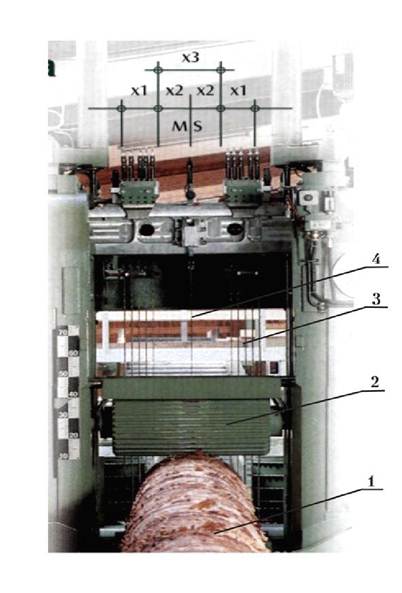

Рис. 2.39. Автоматичне налаштування рамних пил за поставом фірми “EWD”: 1 – колода; 2 – подавальні вальці; 3 – пилкова рамка; 4 – пила центрального розпилювання
Вертикальні лісопиляльні рами фірми “LINCK” (Німеччина) випускаються з кінця 19-го століття. В конструкціях цих рам застосовані найновіші технічні рішення, які викристалізовані завдяки великому практичному досвіду виготовлення та експлуатації обладнання та застосування в проектуванні сучасних досягнень в розвитку пиляння деревини лісопиляльними рамами.
Позитивними відмінностями лісопиляльних рам фірми “LINCK” є:
- – завантаження колоди за допомогою дистанційно затискного візка;
- – верхні та нижні подавальні вальці в рамах;
- – верхні вальці піднімаються та опускаються за допомогою привода;
- – індикація швидкості подачі за циферблатом;
- – швидкість подачі плавно регулюється в границях до 20 м/хв.;
- – автоматичне регулювання нахилу пилкової рамки;
- – сортувальний пристрій після рами;
- – діаметр колод, що підлягають розпилюванню, до 710 мм;
- – гідравлічне встановлення рамних пил в поставі.

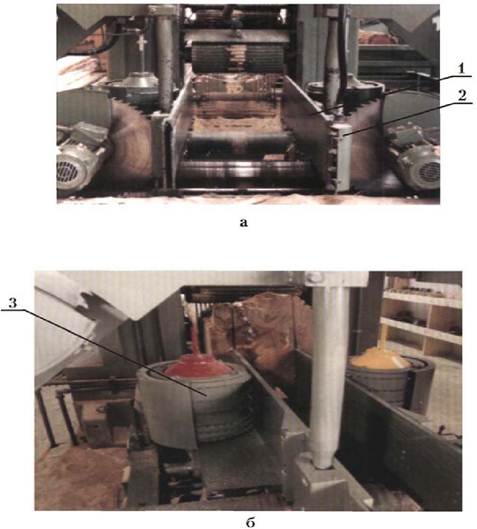

Рис. 2.40. Механізм утримування горбилів та направляючий апарат для двокантного бруса: а – направляючий апарат; б – механізм утримування горбилів: 1 – направляючий апарат; 2 – поворотний вертикальний супорт; 3 – підтримуючий ролик

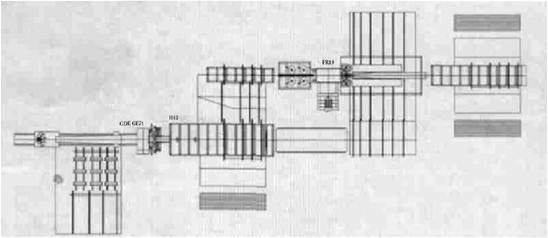

Рис. 2.41. Схема розпилювання колод з брусовкою на лісопиляльних рамах фірми “EWD”
Схема розпилювання колод на двоповерховій лісопиляльній рамі з лазерним налаштуванням фірми “LINCK” показана на рис. 2.42.

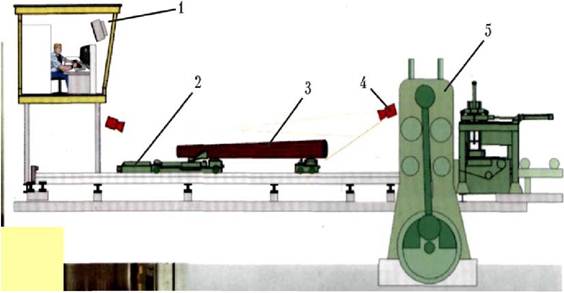

Рис. 2.42.Схема розпилювання колод на двоповерховій лісопиляльній рамі з лазерним налаштуванням фірми “LINCK”: 1 – кабіна оператора; 2 – механізм подачі; 3 – колода; 4 – лазер; 5 – лісопиляльна рама
Схема розпилювання колод на лісопиляльних рамах фірми “LINCK” з брусовкою та врозвал показана на рис. 2.43.

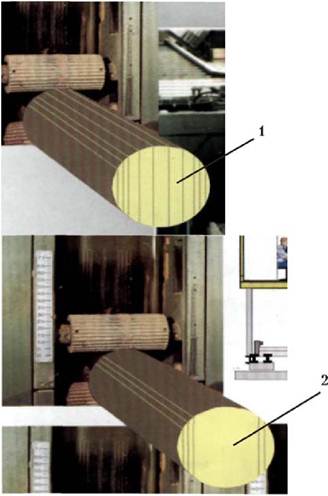

Рис. 2.43. Схема розпилювання колод на лісопиляльних рамах фірми “LINCK” з брусовкою та врозвал: 1 – розпилювання врозвал; 2 – розпилювання з брусовкою та на необрізні дошки
Основні технічні характеристики лісопиляльних рам приведені в табл. 2.1.
Таблиця 2.1
Основні технічні характеристики лісопиляльних рам
|
Країна, фірма, моделі |
Просвіт пилкової рамки, мм, дюймів |
Хід пилкової рамки, мм, дюймів |
Найбільший діаметр колоди, мм |
Величина подачі, мм/об |
Частота обертання колінчастого валу, хв-1 |
Встановлена потужність, кВт |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Росія |
||||||
|
Р63-4Б |
630 |
400 |
380 |
0-35 |
285 |
52,4 |
|
Р65-8 |
630 |
400 |
380 |
0-35 |
285 |
52,5 |
|
80 |
800 |
500 |
520 |
0-25 |
250 |
63,4 |
|
РК-2А |
630 |
300 |
570 (в комлі) |
2-26 |
215 |
32,25 |
|
РТ40 |
400 |
250 |
120 |
2-21 |
480 |
41,4 |
|
РТ-2 |
350 |
200 |
160 |
1,6-23,4 |
600 |
23,9 |
|
2Р50 |
500 |
700 |
280 |
10-75 |
360 |
138 |
|
2Р63 |
630 |
700 |
380 |
10-70 |
345 |
137 |
|
2Р75 |
750 |
600 |
520 |
9-65 |
325 |
127,7 |
|
2Р80 |
800 |
700 |
520 |
10-70 |
320 |
137 |
|
2Р100 |
1000 |
700 |
700 |
10-70 |
250 |
125 |
|
2Р110 |
1100 |
700 |
700 |
11-22 |
250 |
130,5 |
|
Німеччина |
||||||
|
φ-EWD |
||||||
|
GDZ GE71 |
710 |
600 |
480 |
0-13 |
290 |
97,5 |
|
GDZ GE76 |
760 |
600 |
520 |
0-13 |
290 |
97,5 |
|
GHZ 76 |
760 |
700 |
520 |
0-20 |
280 |
121 |
|
φ-Esterer |
||||||
|
LD |
|
|
380 |
5-12 |
260 |
40 |
|
S71 |
|
|
450 |
5-15 |
275 |
60 |
|
SS56 |
|
|
300 |
8-20 |
340 |
85 |
|
SS71 |
|
|
480 |
8-20 |
300 |
90 |
|
HD22 |
|
|
300 |
8-25 |
340 |
100 |
|
HD30 |
|
|
500 |
8-25 |
310 |
125 |
|
HD30K |
|
|
500 |
8-25 |
320 |
125 |
|
SSF |
|
|
550 |
8-25 |
240 |
150 |
|
SSK |
|
|
800 |
8-25 |
180 |
240 |
|
HDS600 |
735 |
600 |
500 |
0-60 |
340 |
125 |
|
ф.Ілпск |
||||||
|
SE 500 |
760 |
500 |
710 |
0-16 |
300 |
200 |
|
SE 600 |
760 |
600 |
710 |
0-20 |
300 |
200 |
|
SE 700 |
760 |
700 |
710 |
0-24 |
300 |
200 |
|
Швеція |
||||||
|
ф. Кокум |
||||||
|
260-16В |
16" |
700 |
250 |
0-70 |
380 |
ПО |
|
260-20В |
20" |
700 |
280 |
0-70 |
360 |
ПО |
|
260-26В |
26" |
700 |
400 |
0-70 |
340 |
по |
|
Фінляндія |
||||||
|
ф. Кархуле |
||||||
|
OTSO700 |
16" |
700 |
250 |
0-72 |
370 |
85 |
|
20" |
700 |
280 |
0-72 |
360 |
95 |
|
|
24" |
700 |
380 |
0-72 |
340 |
110 |
|
|
28" |
700 |
480 |
0-72 |
320 |
125 |
|
|
США |
||||||
|
ф. Суперіор |
650 |
400 |
400 |
0-72 |
320 |
120 |
|
ф. Вікс |
1850 |
510 |
1100 |
0-24 |
240 |
200 |
Проведені науково-дослідні роботи, виходячи із умов комплексних оцінок, дають можливість стверджувати, що допустимі вертикальні коливання фундаментів лісопиляльних рам становлять до ± 0,2 мм. За даними Архангельського лісотехнічного інституту та Уральського лісотехнічного інституту (м. Єкатеринбург), рівень вібрацій перекрить на робочих місцях поблизу рам залежить від конструкції споруди, фундаментів та знаходиться в границях f = 5 – 6Гц, А = 0,05 – 0,8 мм.
Допустимі рівні вібрацій та тривалості їх дії на людину регламентуються санітарними та гігієнічними нормами. Перевищення допустимих рівнів віброшвидкості в октавних смугах частот відносно санітарних норм приведені в табл. 2.2.
Вібрації, що передаються на робоче місце в залежності від середньогеометричних частот приведені в табл. 2.3.
Рівень шуму за середньогеометричних частот для лісопиляльної рами моделі РД75-6/7 приведений в табл. 2.4.
Таблиця 2.2.
Перевищення допустимих рівнів віброшвидкості в октавних смугах частот відносно санітарних норм
|
Параметр допустимих рівнів вібрації та тривалості їх дії на людину |
Октавні смуги |
||||
|
0 дБ |
До 3 дБ |
До 6 дБ |
До 9 дБ |
До 12 дБ |
|
|
Перевищення допустимих рівнів віброшвидкості в октавних смугах частот відносно санітарних норм |
1 раз |
1,41 рази |
2 рази |
2,8 рази |
4 рази |
|
Допустима санітарна тривалість дії вібрації за робочу зміну, хв |
480 |
120 |
60 |
30 |
15 |
Таблиця 2.3.
Вібрації, що передаються на робоче місце в залежності від середньогеометричних частот
|
Середньогеометричні частоти, Гц |
Вібрації, що передаються на робоче місце (під час безперервної дії протягом робочого дня) |
|
|
Рівень коливальної швидкості, Κυ, дБ |
Коливальна швидкість, υ, мм/с |
|
|
2 |
107 |
U2 |
|
4 |
100 |
0,50 |
|
8 |
92 |
0,20 |
|
16 |
92 |
0,20 |
|
32 |
92 |
0,20 |
|
63 |
92 |
0,20 |
Таблиця 2.4.
Рівень шуму за середньогеометричних частот для лісопиляльної рами моделі РД75-6/7.
|
Назва устаткування |
Рівень шуму, дБ, за середньогеометричних частот в октавних смугах, Гц |
Рівень звуку, ДБА |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
Гранично допустимі частоти згідно санітарних норм |
103 |
96 |
91 |
88 |
85 |
83 |
81 |
80 |
90 |
|
Лісопиляльна рама моделі РД75-6/7 |
89 |
90 |
91 |
92 |
95 |
96 |
85 |
— |
98-100 |
